水環式真空泵完全解析(附現場解體照片)

2020-02-14

  什么叫水環式真空泵?


  液環式真空泵是帶有多葉片的轉子偏心裝在泵殼內。當它旋轉時,把液體拋向泵殼并形成與泵殼同心的液環,液環同轉子葉片形成了容積周期變化的旋轉變?nèi)菡婵毡?。?dāng)工作液體為水時,稱水環式真空泵。

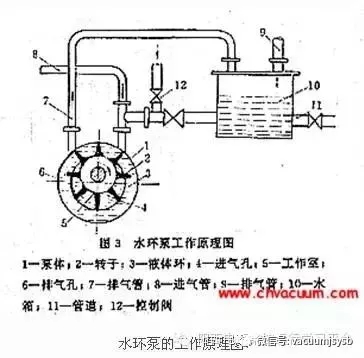

  水環式真空泵工作原理:


  水環泵工作輪2在泵體1中旋轉時形成了水環3和工作室5,水環與工作輪構成了月牙形空間。右邊半個月牙形的容積由小變大,形成吸氣室。左邊的半個月牙形的容積由大變小,構成了壓縮過程(相當于排氣室)。被抽氣體由進氣管8和進氣口4進入吸氣室。轉子進一步轉動,使氣體受壓縮,經過排氣口6和排氣管7排出。排出的氣體和水滴由排氣管道7進入水箱10,此時氣體由水中分離出來,氣體經管管道9排到大氣中,水由水箱進入泵中,或經過管道11排到排水設備中。

水環式真空泵完全解析(附現場解體照片)

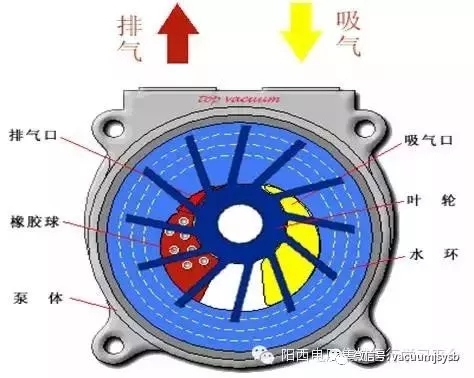

  水環式真空泵工作示意圖:

水環式真空泵完全解析(附現場解體照片)

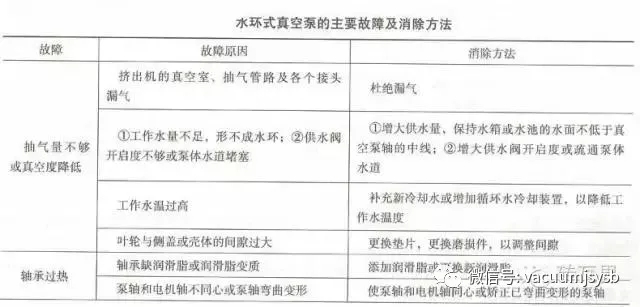

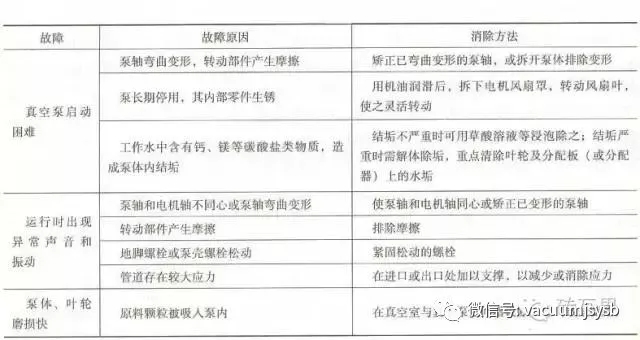

  水環式真空泵的主要故障及消除方法

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

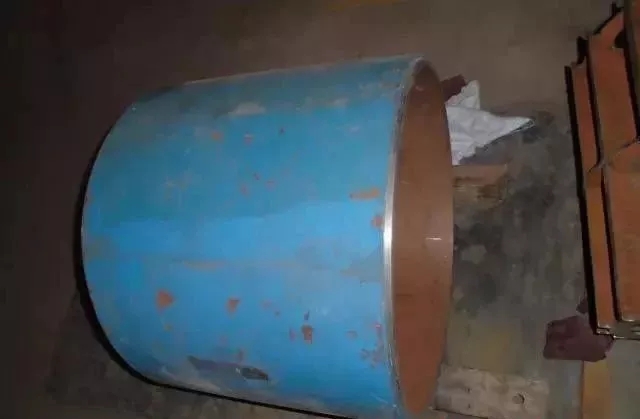

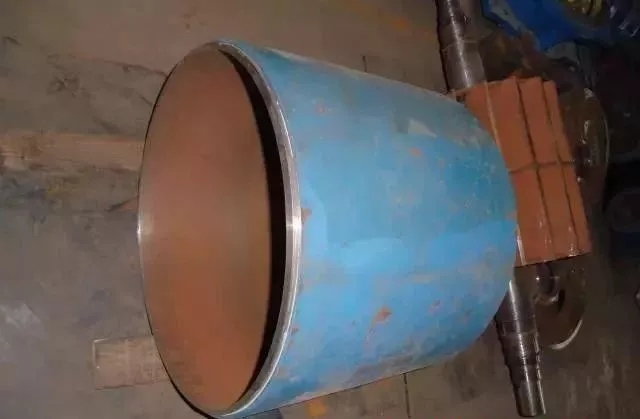

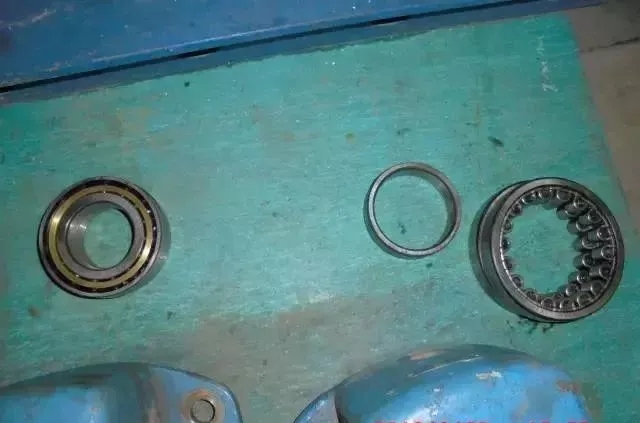

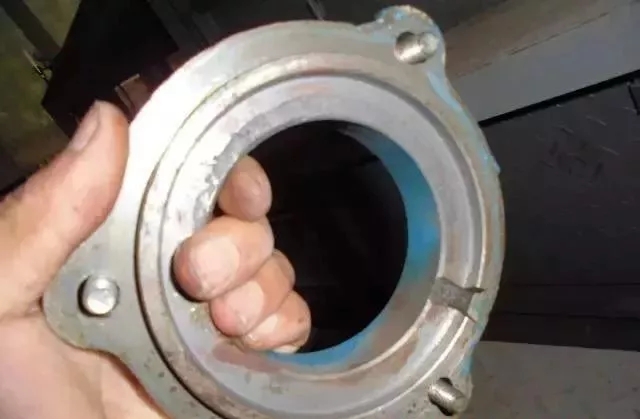

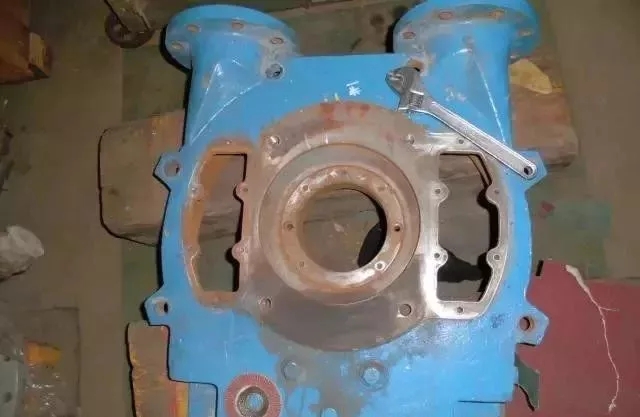

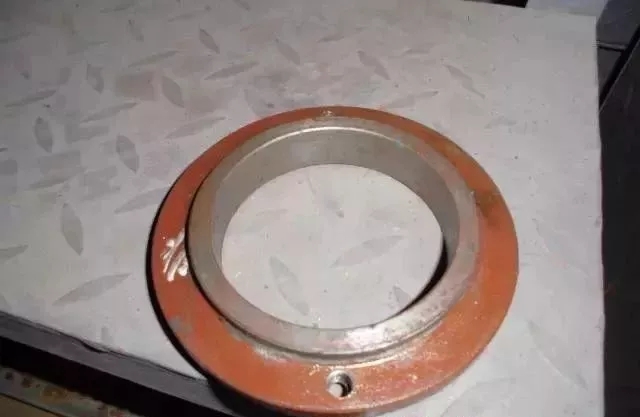

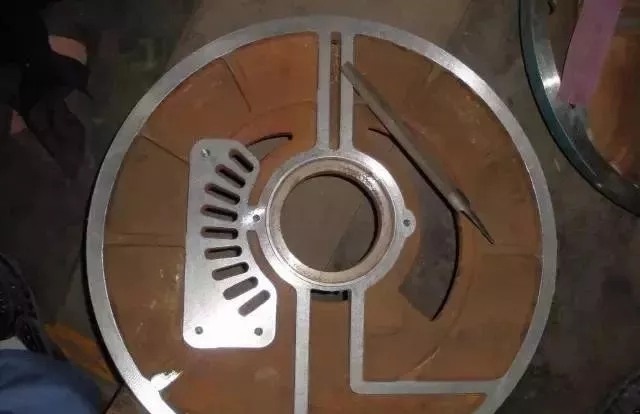

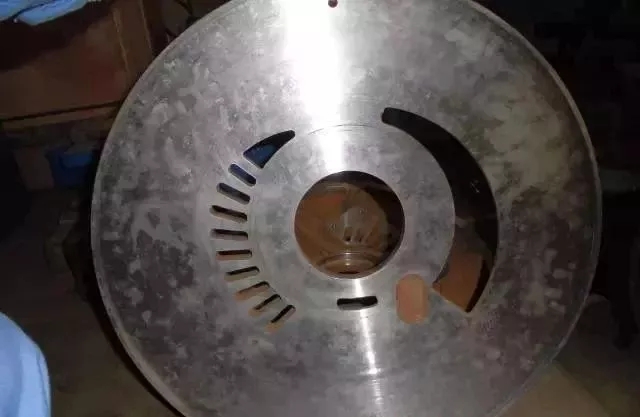

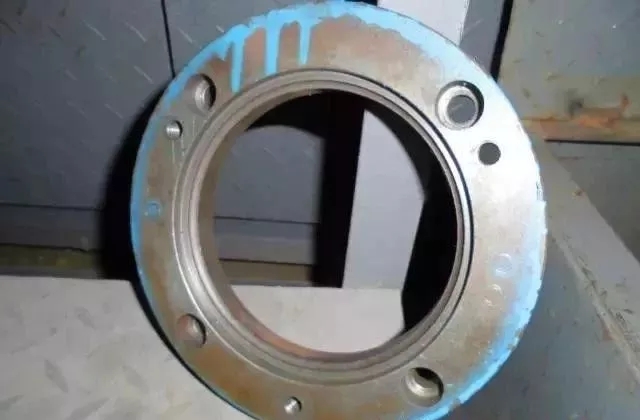

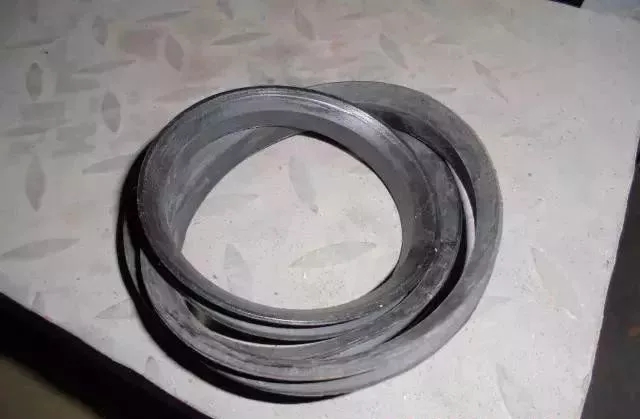

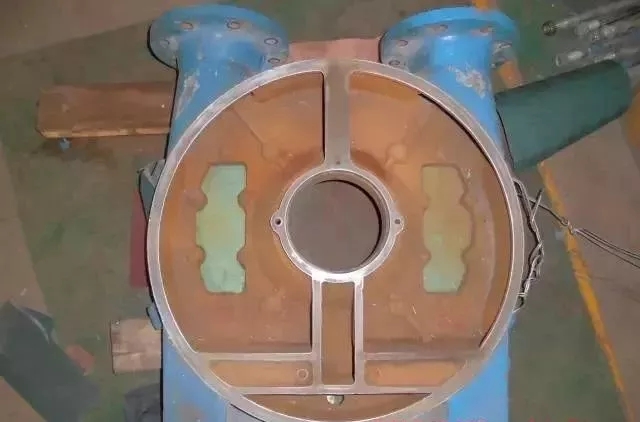

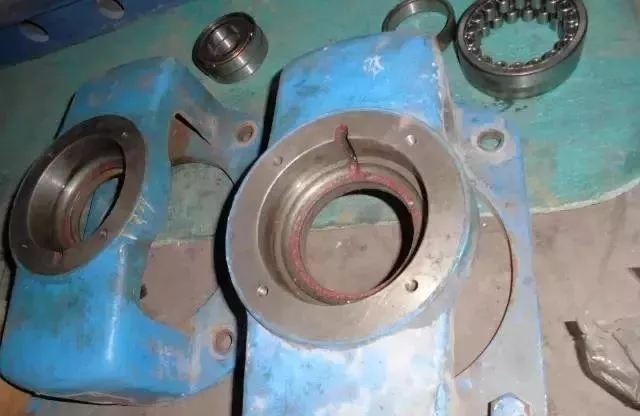

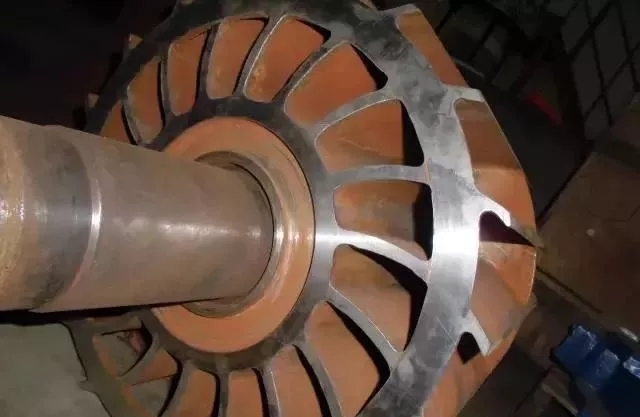

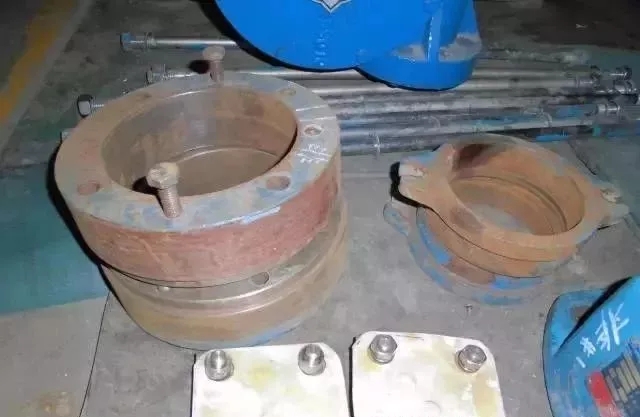

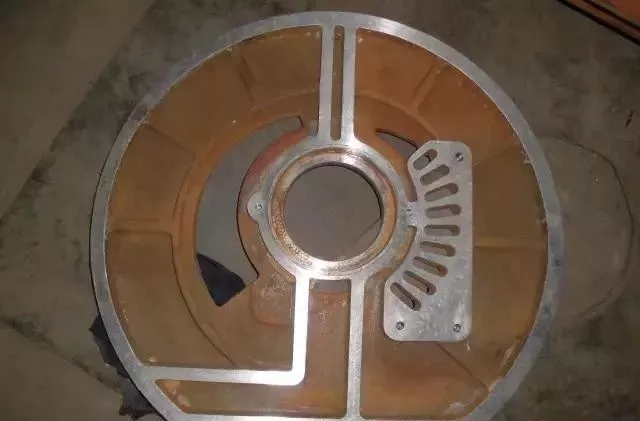

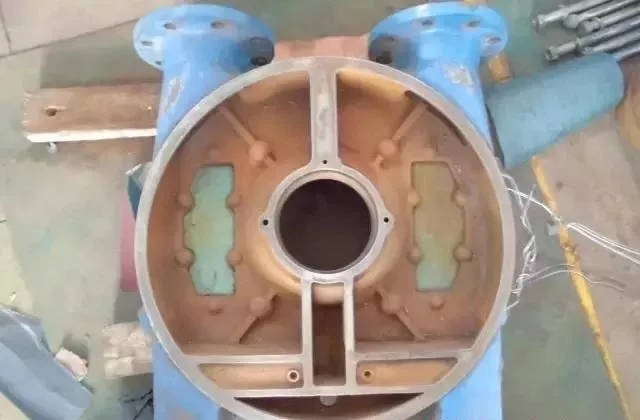

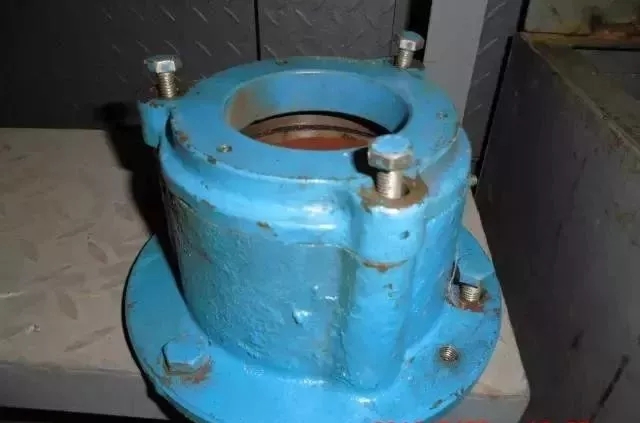

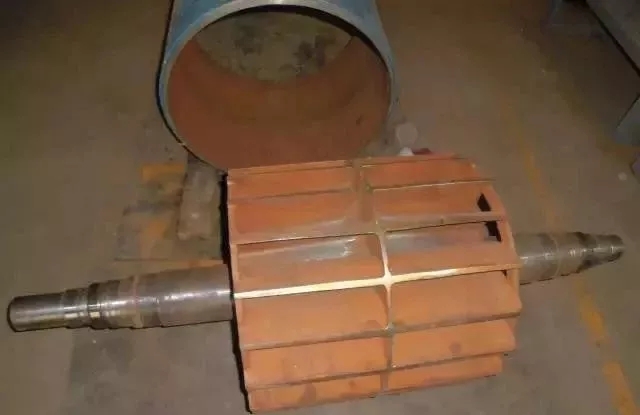

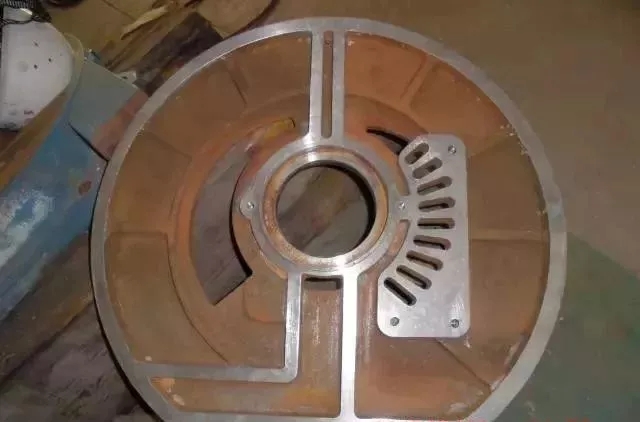

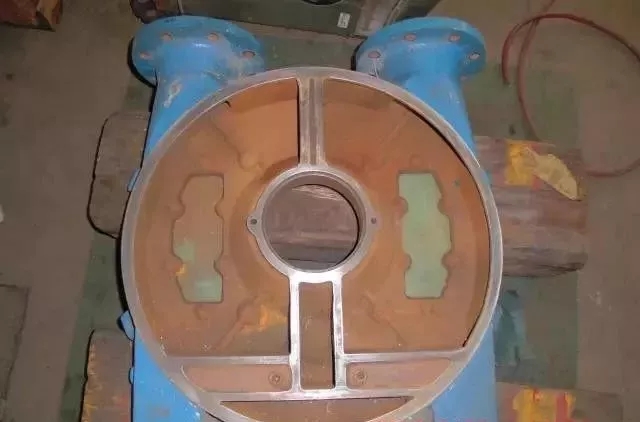

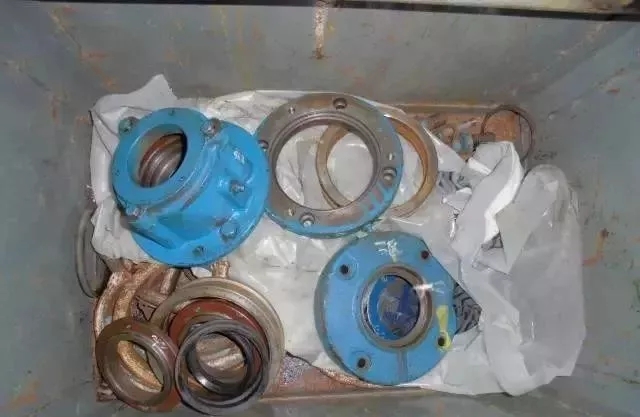

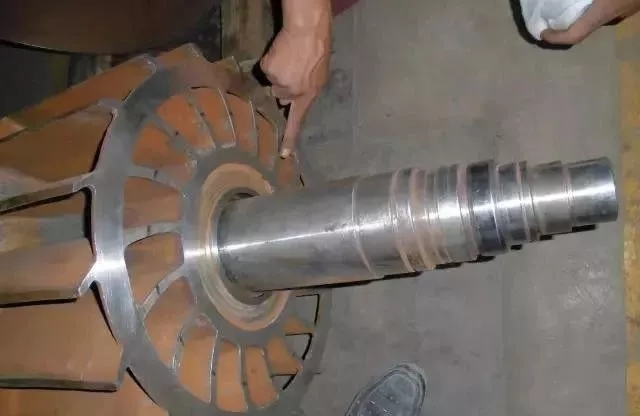

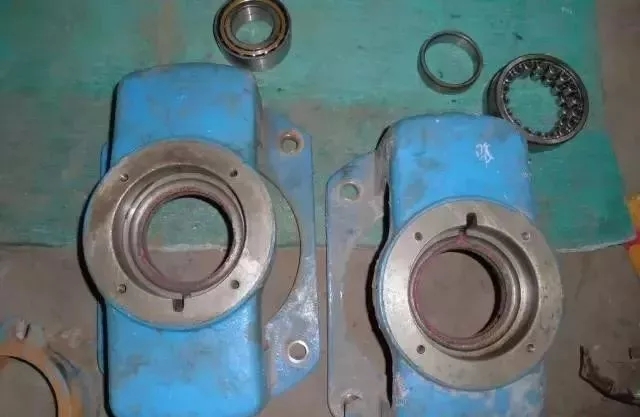

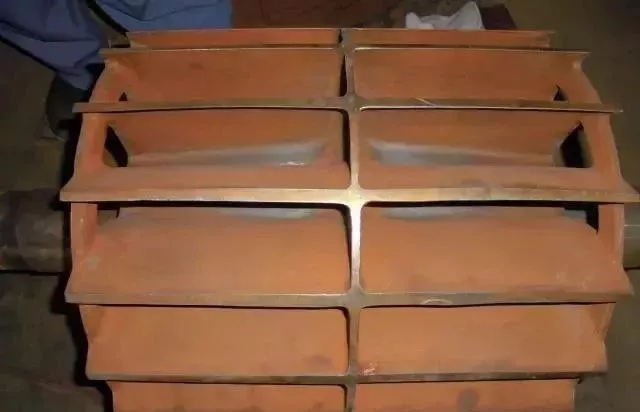

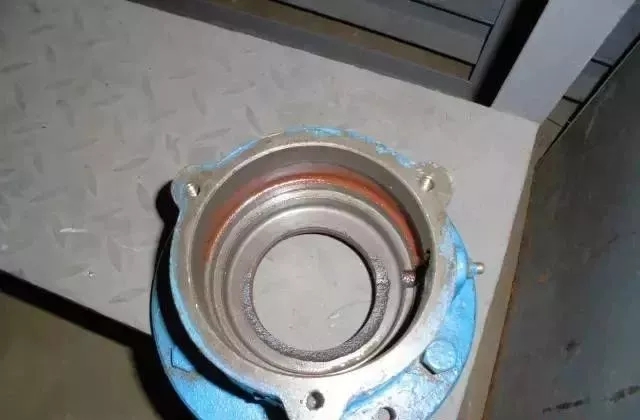

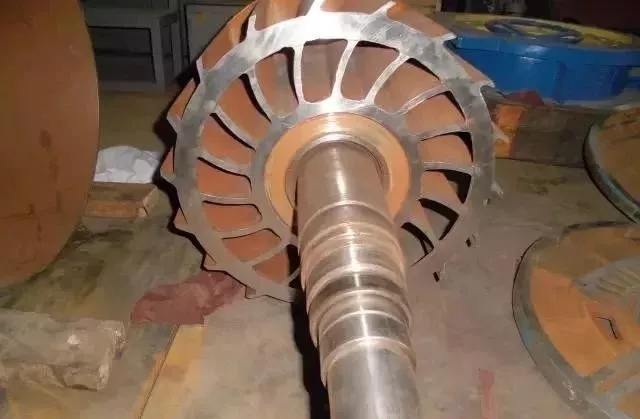

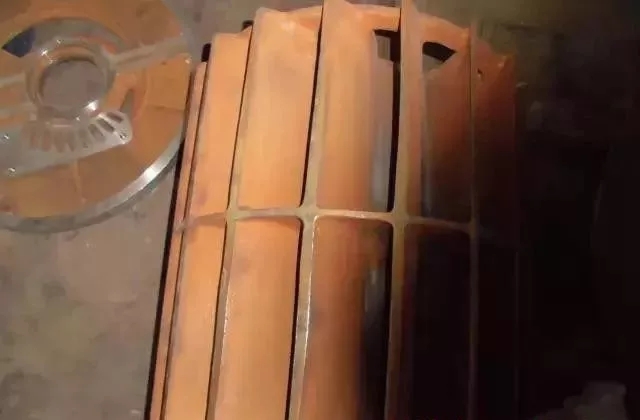

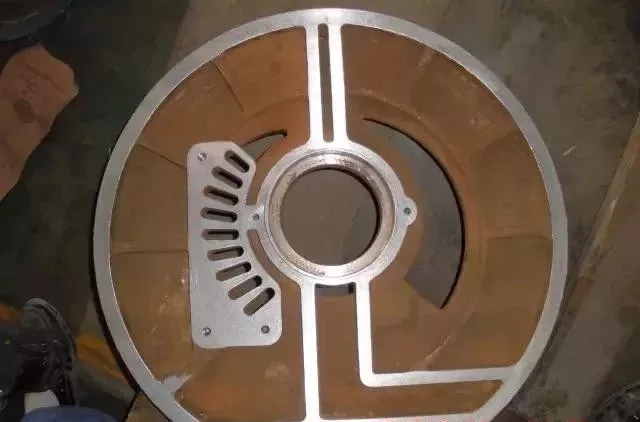

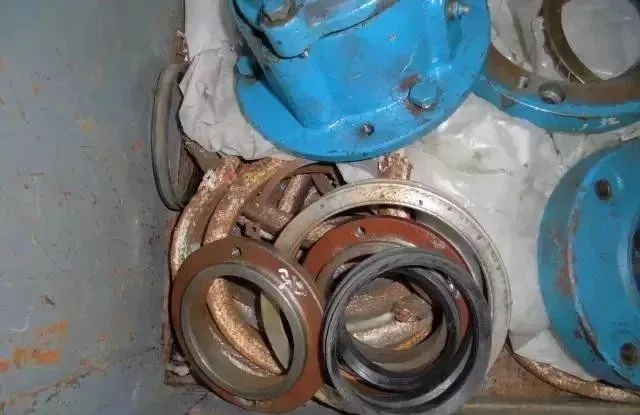

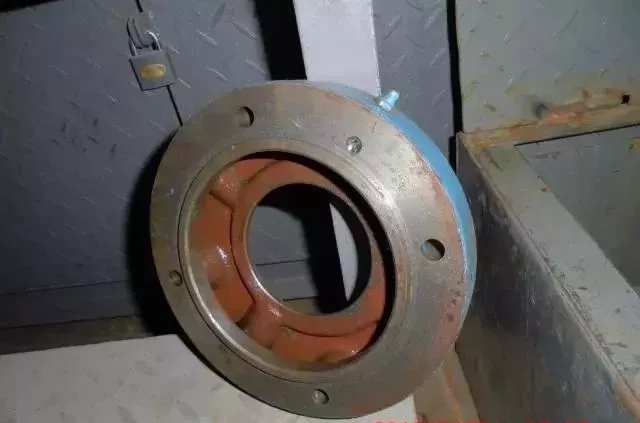

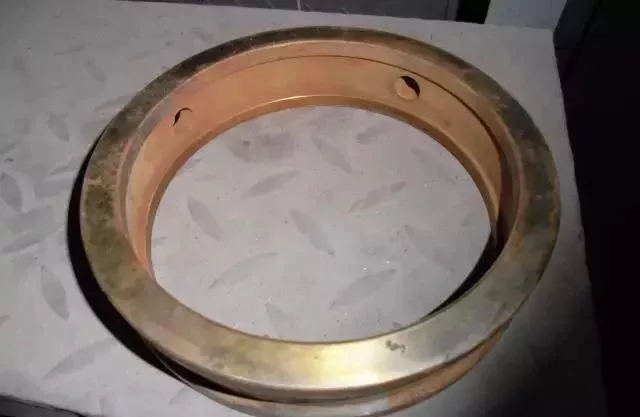

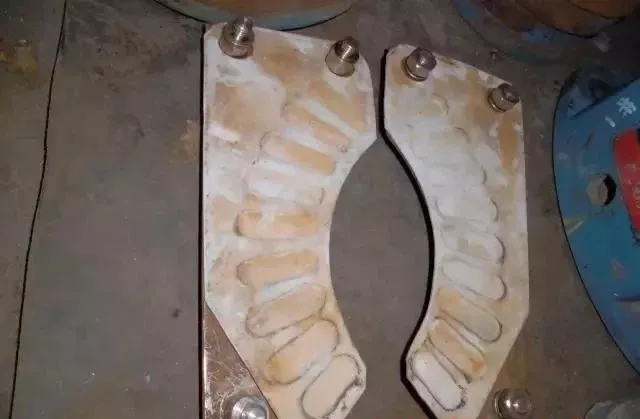

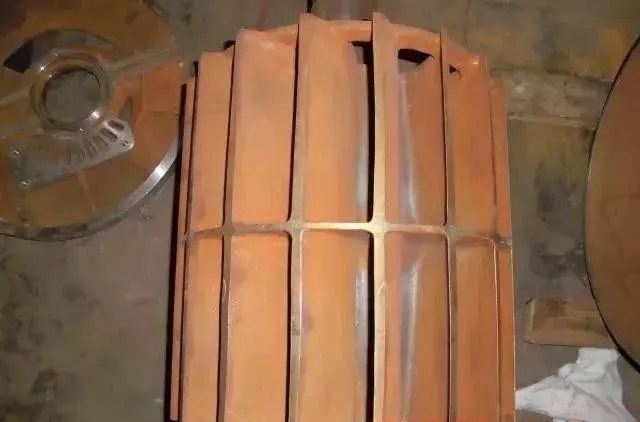

  附:現場圖片(來源于北極星論壇)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)

水環式真空泵完全解析(附現場解體照片)
