產品名稱：萊寶羅茨真空泵

產品介紹：羅茨真空泵是一款技術成熟的真空獲得設備，廣泛應用于各類真空應用。與前級泵配合組成羅茨機組。

產品特點：

-降低極限壓強

按一般經驗，配置羅茨真空泵后系統極限壓強降低至原來的1/10。兩級羅茨和相應前級泵組合其極限壓強可達到10-5mbar(0.75 x 10-5Torr)量級，某些情況下無需再另配高真空泵(渦輪分子泵，或擴散泵)。

-增大抽速

由于轉子是非接觸轉動，羅茨真空泵可高速運轉，幾何尺寸小的泵也能達到非常高的抽速，在中低真空范圍單泵超過1500m3/h (589 cfm)的抽速，只有羅茨真空泵才能達到。

選擇合適的前級泵和羅茨泵組合，即便是小抽速的前級泵也可實現抽除大量氣體。與相同抽速的單一前級泵相比，能耗大大降低。

在真空技術領域內羅茨真空泵的應用還得到進一步的專業化發展：

- 集成旁通管(壓力均衡管線)的設計，實現了在高壓強段對羅茨泵抽速的利用，這樣可以縮短抽空時間，特別適用于周期性的工藝(見“有/無旁通的抽速曲線對比圖)

- 高純氣體或危險氣體對系統的氣密性要求嚴格。配置罐裝電機的WS羅茨泵系列或全密封電機的WH羅茨泵系列都是完全密封的結構，系統沒有動密封，避免了漏氣和漏油的問題，無故障運行時間超過20,000小時。

- 轉子準確的動平衡，結合強制潤滑的軸承和齒輪，允許羅茨泵高轉速運行，可以通過配置變頻器改變轉速。在工藝過程中提高轉速實現高抽速，在工藝停止或工藝間隔期可降低轉速，這種操作可降低能耗和延長羅茨泵的使用壽命，而可靠性不受影響。

- 垂直氣流轉為水平氣流的操作可在泵的安裝地輕松執行，非常適合系統操作條件的不同要求。

羅茨泵還有個特點即羅茨泵的泵腔內無油，該特點為羅茨泵帶來了如下優勢：

- 抽送介質不受潤滑油或密封劑污染；不需復雜輔助配件(排氣過濾器、分離器等)；

- 齒輪箱內潤滑油不受被抽介質影響，不會因此縮短使用壽命；

- 防止前級泵向所連真空室的油氣返流羅茨真空泵的上述特點使其非常適合粗真空和中真空范圍的各種應用。

半導體工業(RUVAC WH 和WS)

羅茨泵廣泛應用于半導體技術領域內，以刻蝕工藝為例（與前級干泵配合使用）：

系統抽速在200至500m3/h(118-295 cfm)之間，保證渦輪分子泵達到切入壓強10-1mbar(0.75 x 10-1Torr)。

由于工藝需要抽腐蝕性氣體和大量工藝顆粒，需用全密封類型的產品。齒輪箱內使用抗腐蝕性能強、使用周期長、可靠性高的LVO 400潤滑油，因此泵的運行成本很低。

潔凈間內使用時，羅茨真空泵配水冷電機，不用電機風扇。
這種形式的電機可將散入環境中的熱量減至更低。

已開發出各種各樣的泵型，以適應各種應用要求。

- 法蘭安裝電機

泵的驅動軸用聯軸器直接與電機相連，驅動軸的密封采用油潤滑軸封。

- 罐裝電機

罐裝電機中的轉子和定子是用非磁性材料制成的氣密式密閉罐加以隔離。固定在泵驅動軸上的轉子在真空中運行，沒有動密封。

- 全密封式電機

全密封式電機的羅茨真空泵是萊寶新研發出來的技術產品。將整個電機置于真空中運行，與標準法蘭安裝電機的效率相同，但不需要軸封。全密封式電機是應用于羅茨泵的緊湊、效率高、更可靠的電機技術。

-旁通設計

旁通管將排放法蘭與進氣法蘭相連，中間設差壓閥。若壓差過高，閥門打開，一部分泵送氣體通過旁通管回到進氣口。

因此，帶旁通設計的羅茨泵可以實現與前級泵同時在大氣壓條件下開啟。這樣，在高吸入壓強條件下也能提高泵組抽速。

- 專用ACE減振器

為了適合短節拍的工藝條件，萊寶真空開發了帶減振器的旁通設計（H版）。

RUVAC WA/WAU, WS/WSU

WA/WAU系列羅茨真空泵配有直接法蘭安裝空冷標準三相電機。RUVAC WA/WAU系列泵采用徑向油封環，用以將軸與大氣密封隔離，材料為FPM (FKM)(氟橡膠)。

WS/WSU系列泵配空冷密封式罐裝電機。

WAU/WSU/WHU系列羅茨真空泵配置集成式旁通系統。

RUVAC WH/WHU

WH/WHU系列泵是羅茨真空泵領域內技術先進的產品。

電機和油池均為水冷，能完美地平衡泵體內部溫度，能使油溫很低，保證潤滑油使用壽命周期長。在極限壓強運行條件下，熱釋放降低近50%，電機線圈能維持較高負荷，同時保證效率提高。

上述新的驅動理念用“灌封式”集成電機替代了罐裝電機所用之密封罐，更進一步提高了效率，電機符合IE2所定關于新效率標準要求而沒有任何問題。為了提高泵抽速，減少抽空時間，可選裝經特別參數設定的變頻器。另外，在大氣壓下，該型泵就能在其更大功率條件下工作。

特別針對短周期運行的，新型WHU系列羅茨泵采用了新的旁通閥門技術。由于旁通管線的作用，泵能在大氣壓條件下啟動。旁通閥提早關閉，可以大大地縮短抽空節拍。WHU系列泵不能在高壓條件下長時間運行。

RUVAC WS和RUVAC WH系列泵配用變頻器

旁通系統模擬泵配備了相應變頻器后，可排除機械過載的可能性。若壓差過高，會自動降低泵的旋轉速度，直到泵負荷降到允許范圍內。

根據需求調節轉速操作期間可以用變頻器調節羅茨泵的抽速。在任何應用中都可以有更大操作彈性，以能找到正確設定值。

提高泵抽速根據泵大小不同，泵的運轉速度可達4200rpm至7200rpm。通過使用變頻器使泵的額定抽速增加了140%。

注：請咨詢?nèi)R寶可能存在的使用限制條件( 工藝限制)。

工作原理：羅茨真空泵的泵殼內有兩個對稱布置的葉輪以相反方向旋轉?！?”字轉子用齒輪同步，確保葉輪相互逆向旋轉，旋轉時葉輪相互間隔很近，離機殼也很近，但又實際上相互不接觸。在轉子I位和II位(見“羅茨泵運行原理圖”)，吸入容量增加。轉子繼續轉到III位時，一部分容量與進氣口的相通被切斷。

至IV位時，該容量空間與排氣口相通，處于前級真空壓強下的氣體(比吸入壓強高)流入。此流入氣體對進氣口抽過來的氣體產生壓縮，隨著轉子繼續轉動，壓縮氣體通過排氣法蘭排出。每個轉子轉完一滿圈，上述動作重復兩次。由于轉子與泵殼不接觸，羅茨真空泵的轉速可以達到很高的速度。相對較小的泵也能達到很高的抽速。

產品運用：半導體工業；真空鍍膜；科研；化學/制藥；冶金/工業爐；照明行業；包裝；中央真空系統；冷凍干燥；檢漏系統；電氣工程；高純氣體/ 氦氣減壓降溫循環系統；機械工程；汽車工業。

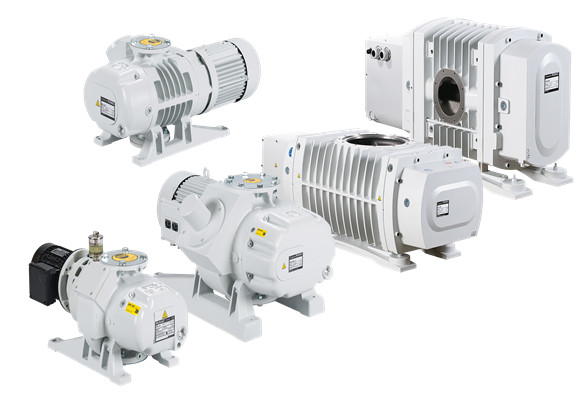

羅茨真空泵RUVAC系列
